Комплект плит скольжения КС-55713 «ГАЛИЧ» для гнутой стрелы автокрана 25 тонн

 Комплект плит скольжения КС-55713 «ГАЛИЧ» (для гнутой стрелы) — это набор антифрикционных накладок, предназначенный для обеспечения плавного и безопасного выдвижения секций телескопической стрелы с обратной кривизной («гнутая» или «овоидная» стрела) автомобильных кранов серии КС-55713В грузоподъемностью 25 тонн.

 Данный комплект является ключевым элементом системы телескопирования. Плиты устанавливаются в зазоры между подвижными секциями (верхней, средней и нижней), принимая на себя вес выдвинутых частей стрелы и груза. В отличие от старых моделей со сварными прямоугольными стрелами, современные гнутые профили требуют точного подбора толщины и радиуса изгиба скользящих элементов для равномерного распределения нагрузки.

 Применяемость: автомобильные краны серий КС-55713-1В, -3В, -4В, -5В, -5В-4 производства АО «Галичский автокрановый завод» (ГАКЗ).

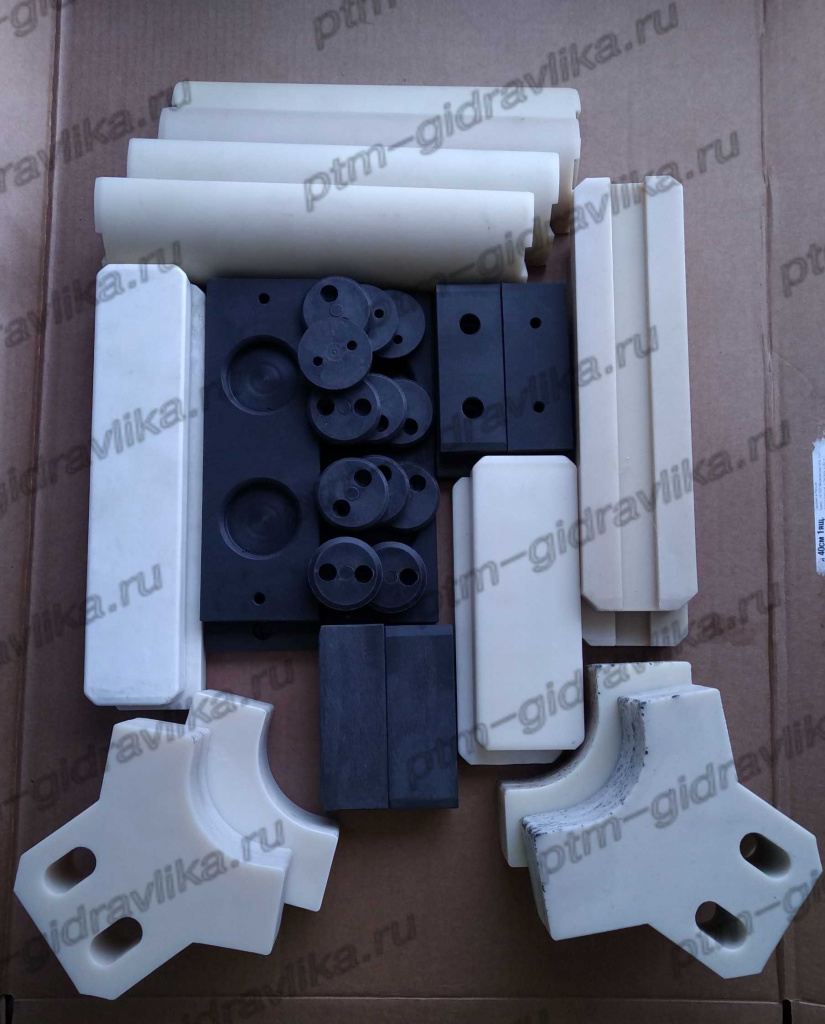

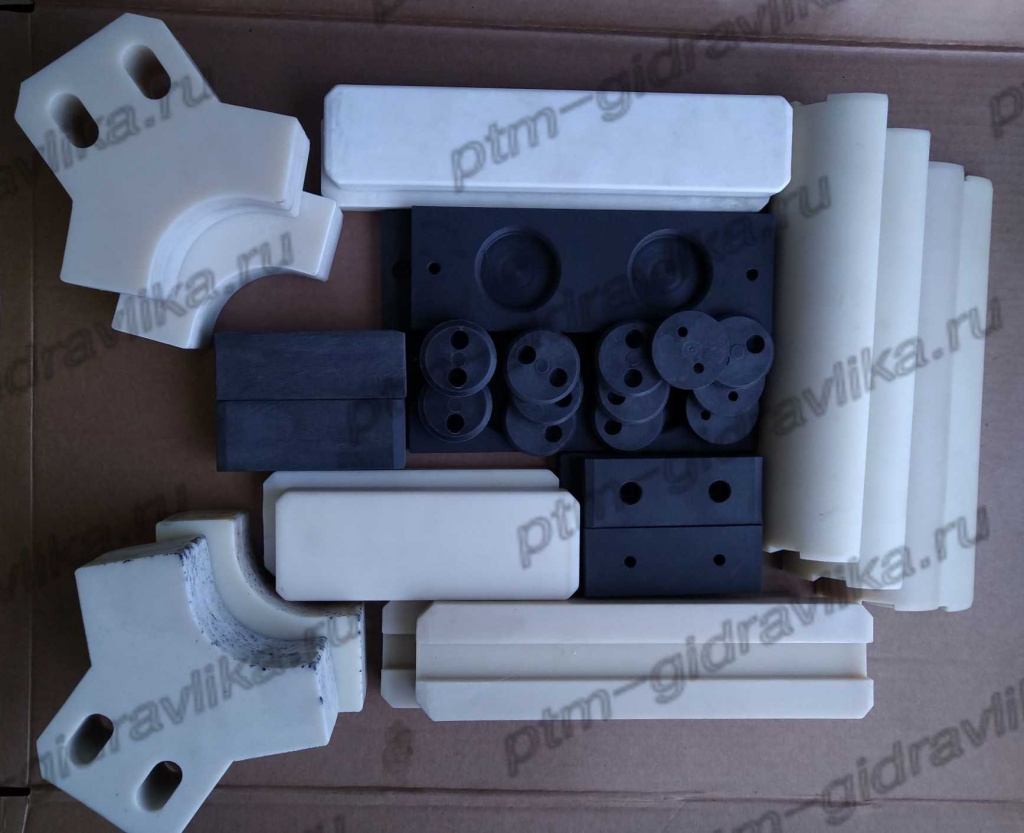

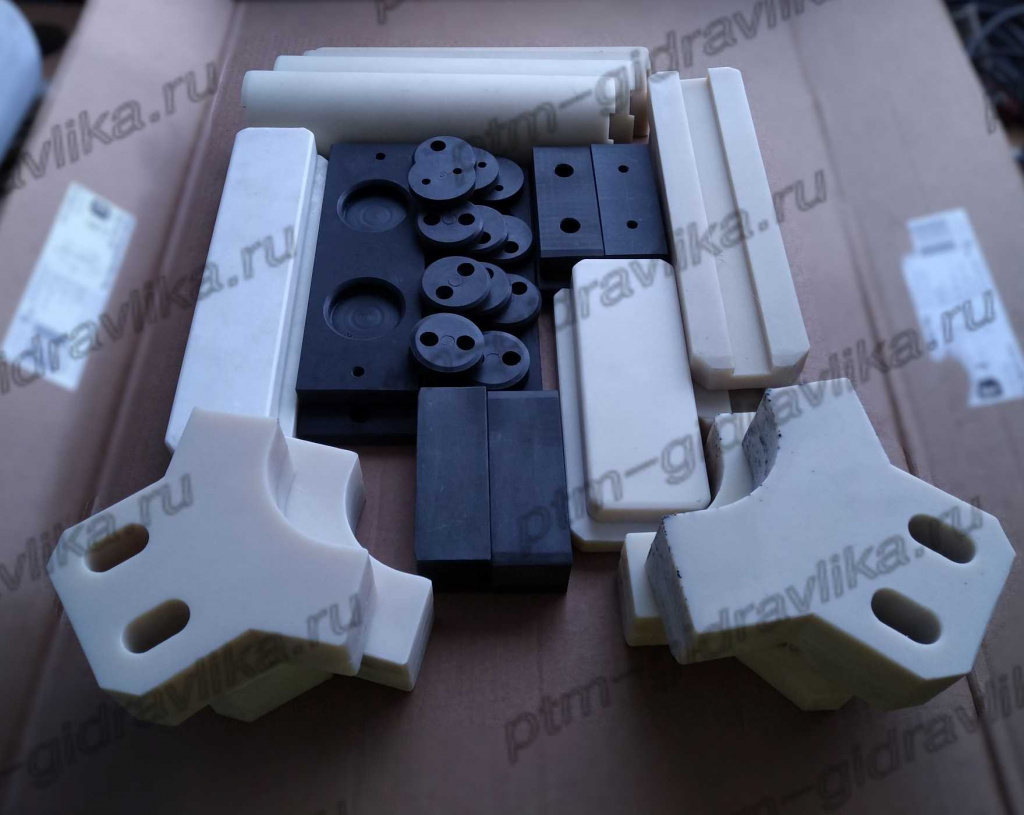

 Состав комплекта (стандартная спецификация):

• Плиты боковые (основные): длинные дугообразные полосы, устанавливаемые вдоль боковых стенок секций;
• Плиты упорные (торцевые): короткие элементы, работающие на восприятие осевых нагрузок при торможении секций;
• Втулки канатных блоков: антифрикционные вкладыши для полиспаста выдвижения;

 Конструктивные преимущества комплекта для гнутой стрелы:

• Геометрическое соответствие. Радиус изгиба плит идеально повторяет овоидную форму внутренней секции. Это исключает появление точечных напряжений («эффект ножа»), которые деформируют дорогостоящие стенки стрелы при использовании плоских самодельных прокладок.
• Эффект самосмазывания. Полиамидные плиты содержат графитовые добавки. При нагреве от трения они выделяют микрочастицы сухой смазки, что позволяет крану работать длительное время без обслуживания даже в условиях сильной запыленности стройплощадки.
• Снижение веса. Замена тяжелых бронзовых сегментов на полиамид снижает общую массу верхней части стрелы, повышая устойчивость крана и уменьшая расход топлива шасси за счет снижения общей массы надстройки.
• Шумопоглощение. Полимерные плиты работают практически бесшумно, в отличие от металлических аналогов, создающих характерный гул при быстром телескопировании.

 Признаки износа и когда требуется замена: Замена плит производится при плановом ТО гидроцилиндров выдвижения или при появлении следующих симптомов:

• продольный люфт секций более 10–15 мм при приложении статической нагрузки;
• появление глубоких диагональных царапин («задиров») на внутренних стенках стальных коробов стрелы;
• выкрашивание краев полиамидных плит или их истирание до толщины менее 50% от номинала;
• неравномерная скорость выдвижения секций (рывки гидравлики).

 Почему стоит заказать этот комплект у нас: Мы поставляем готовые наборы, сформированные строго по каталожным номерам завода-изготовителя. Покупка полного комплекта гарантирует синхронный износ всех направляющих. Использование разрозненных б/у плит или деталей от других моделей кранов приводит к перекосу секций, заклиниванию стрелы и критическому повреждению посадочных мест под ролики, что влечет за собой дорогой ремонт металлоконструкции.

 Каждая плита поставляется с защитной пленкой на клеевом слое (если предусмотрено конструкцией) и промаркирована краской для удобства монтажа. Мы обеспечиваем бережную упаковку комплектов в жесткую обрешетку во избежание сколов углов при транспортировке.

 Рекомендация по установке: Перед монтажом внутренние полости секций стрелы необходимо тщательно очистить от старой смазки, металлической стружки и абразива. Новые плиты устанавливаются с использованием регулировочных пластин для достижения паспортного зазора (обычно 0,5–1,0 мм). После сборки обязательно проведите цикл «полное выдвижение — полное втягивание» без груза для притирки поверхностей и нанесите слой консистентной смазки Литол-24 на внешние грани плит.

 Цена: 39 740 руб.
