Гидрораспределитель опор Galtech Q75/5E-FISN(150)-5x103/A1/M1-F3D
Гидрораспределитель опор Galtech Q75/5E-FISN(150)-5x103/A1/M1-F3D для автокрана «Ивановец»

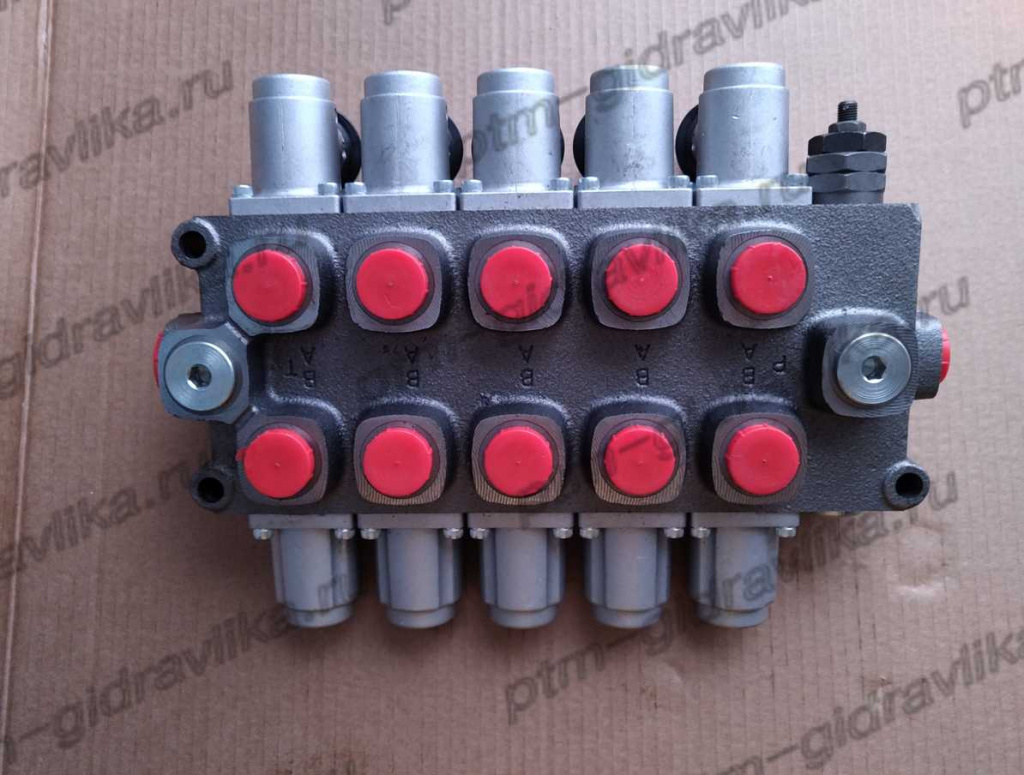

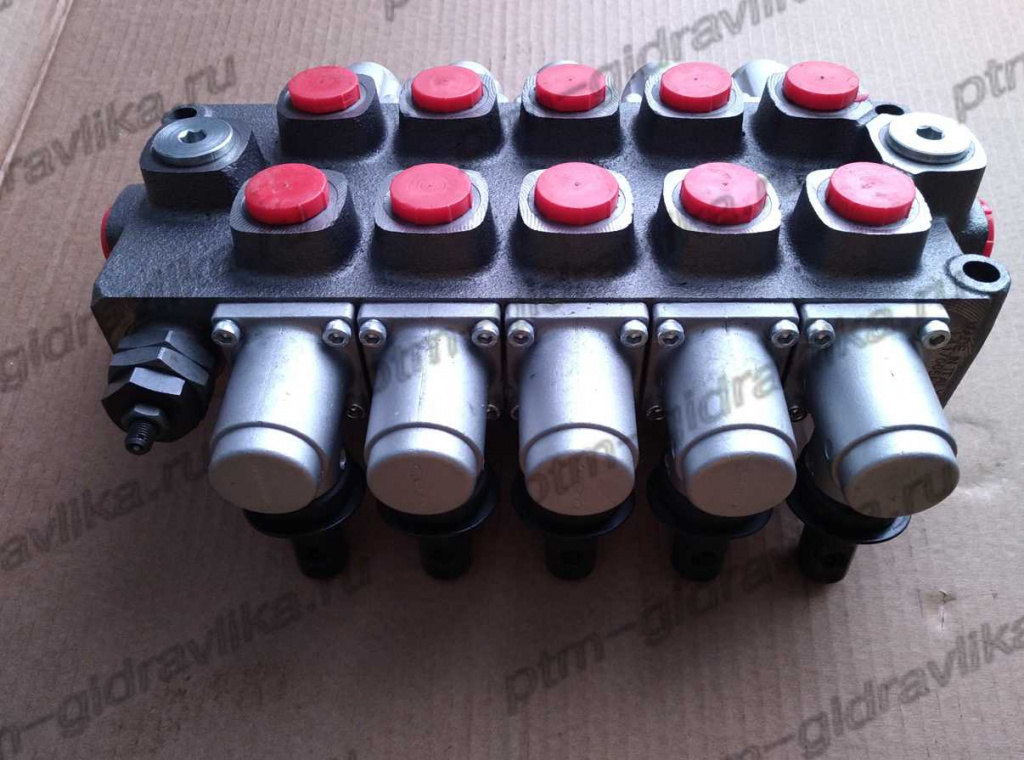

Назначение и совместимость: Секционный гидрораспределитель итальянского производства Galtech Q75/5E-FISN(150)-5x103/A1/M1-F3D — это специализированный узел, предназначенный для управления контуром выносных опор (аутригеров) автомобильных кранов серии КС-45717 «Ивановец» грузоподъемностью 25 тонн. Данный распределитель устанавливается взамен штатного распределителя при проведении капитального ремонта гидравлики или модернизации крана.
Узел отвечает за независимое выдвижение балок и работу гидроцилиндров вывешивания, обеспечивая создание надежного опорного контура перед началом крановых операций.
Технические характеристики:

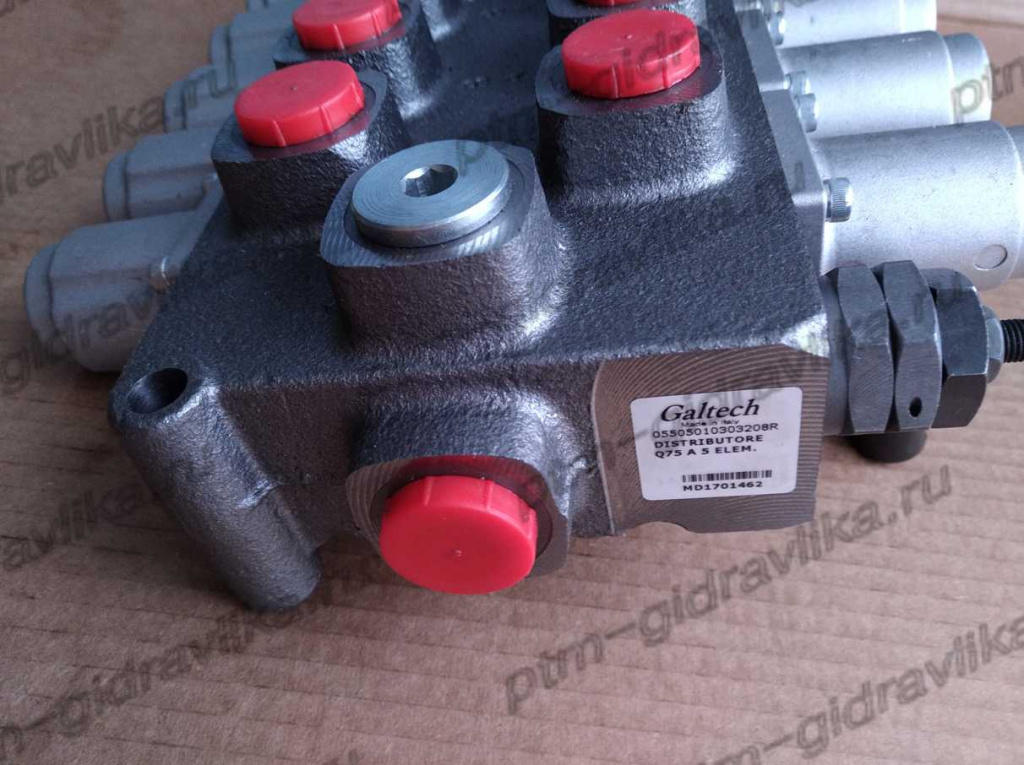

- Производитель: Galtech (Италия) — мировой лидер в производстве мобильной гидравлики.
- Тип: Секционный моноблок (схема сборки под пятисекционное управление).
- Управление: Ручное, рычажное (механическое), прямое. Обеспечивает мгновенную реакцию аутригеров на действия оператора без задержек пилотных линий.
- Расход: До 75 л/мин (оптимально для совместной работы с насосами 310.3.80 / 310.3.112).
- Рабочее давление: Номинальное — 20 МПа (200 бар), пиковое предохранительное — до 25–28 МПа.
- Конфигурация золотников (Spool 103): Золотники со схемой A1 имеют фиксацию во всех рабочих положениях («Выдвижение», «Втягивание») и автовозврат через пружину. Это критически важно для удержания гидроопор в заданном положении под статической нагрузкой веса крана.
- Присоединительные порты:
- Напорный порт (P) и Сливной порт (T): Резьба G 3/4" (усиленный типоразмер для минимизации потерь давления).
- Рабочие порты (A, B): Резьба G 1/2".
- Температурный режим: От -40 °C до +80 °C.
Конструктивные особенности и преимущества гидрораспределителя Galtech Q75/5E:
- Итальянская прецизионность: В отличие от чугунных секций старого образца, корпуса Galtech проходят высокоточную шлифовку привалочных плоскостей. Использование уплотнительных колец из полиуретана (PU) исключает межсекционные перетечки масла, которые являются главной причиной проседания лап у изношенных отечественных распределителей.
- Главный предохранительный клапан прямого действия: Оснащен массивным седлом и износостойкой иглой. Защищает насосы и стальные трубы высокого давления от разрыва при случайном упоре поршня опоры в крайнее положение.
- Встроенные антикавитационные клапаны (Dual Pilot Checks): Установлены в каждой рабочей секции. При резком опускании тяжелой рамы крана на опору они предотвращают образование вакуума в штоковой полости цилиндра. Это полностью исключает эффект «отдачи» рукоятки и защищает уплотнения цилиндров от повреждения.

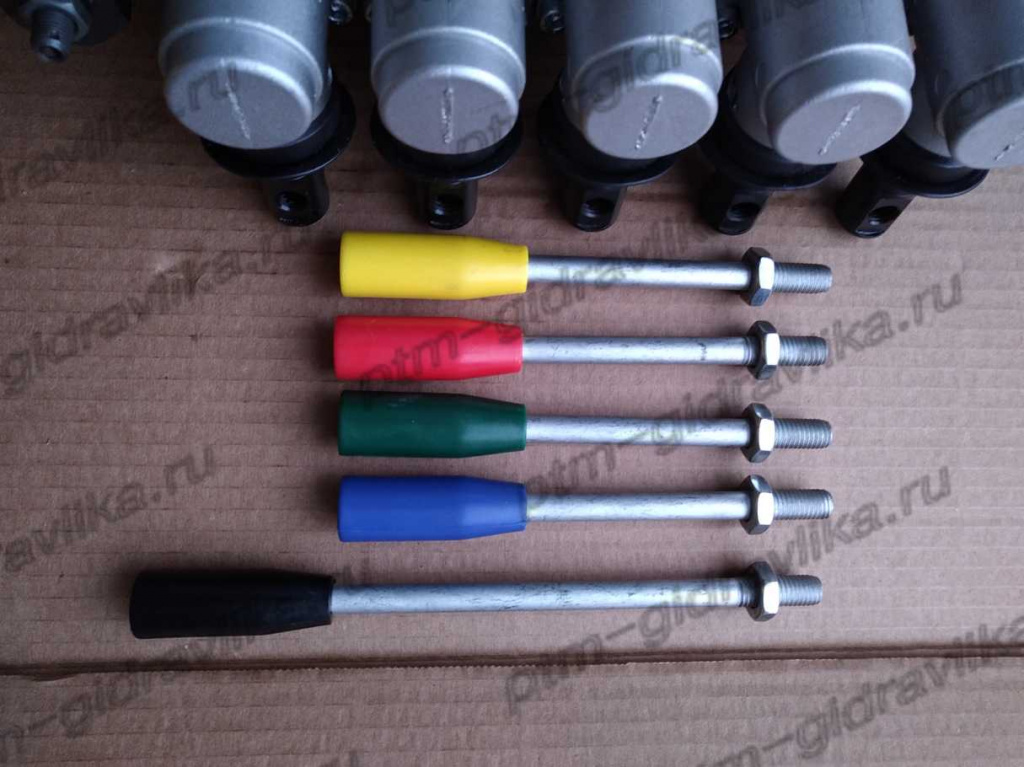

- Эргономика усилия: Благодаря плавающим кольцам в гильзах золотника, усилие на рычагах управления снижается на 30% по сравнению с советскими аналогами типа РХ или У3.30. Оператор может выдвигать тяжелые лапы одной рукой без усталости.
- Компактность и теплоотвод: Итальянский моноблок имеет оптимизированную форму ребер охлаждения. При интенсивной работе по развертыванию крана корпус эффективно рассеивает тепло, не допуская перегрева масла в замкнутом контуре опор.
Когда необходима замена:
- Проседание отдельных опор под весом машины (невозможность пройти тест «подпрыгивания» кабины).
- Одновременная течь по нескольким золотникам (масло скапливается в кабине крановщика).
- Заклинивание рычагов из-за внутренней коррозии после зимнего простоя.
- Критический нагрев напорной секции, сопровождающийся падением скорости выдвижения лап.
Области применения: Контур выносных опор автокранов «Ивановец» КС-45717. Идеально подходит для замены вышедших из строя болгарских аналогов серий Р80/P81, превосходя их по ресурсу втрое.
Почему стоит выбрать этот распределитель: Установка Galtech Q75 вместо советского блока — это самый эффективный способ повысить устойчивость крана. Высокая герметичность золотников позволяет выставить раму идеально горизонтально даже на уклоне, что напрямую влияет на безопасность грузовых операций и сохранность поворотного круга (ОПУ). Мы поставляем оригинальные итальянские агрегаты с заводской настройкой клапанов именно под параметры гидросистемы 25-тонника.
Закажите гидрораспределитель опор Galtech Q75/5E-FISN(150) сегодня. Верните вашему «Ивановцу» эталонную стабильность на любом рельефе и забудьте о проблемах с протекающими «болгарскими» секциями! Организуем оперативную отгрузку транспортными компаниями.
Цена: 53 880 руб.
