Гидроцилиндр телескопирования стрелы КС-4572А.63.900-2А (100х80х6000) для автокранов «Ивановец» и «Галичанин»
Функциональность и производительность автокрана на объекте напрямую зависят от исправности механизма изменения вылета стрелы. Гидроцилиндр телескопирования стрелы КС-4572А.63.900-2А (КС-55715.63.900-3) с параметрами 100х80х6000 мм — это мощный силовой узел гидравлической системы, отвечающий за последовательное выдвижение и втягивание секций телескопической стрелы. Данная модель разработана для автокранов «Ивановец» и «Галичанин» и полностью соответствует конструкторской документации автокранового завода.

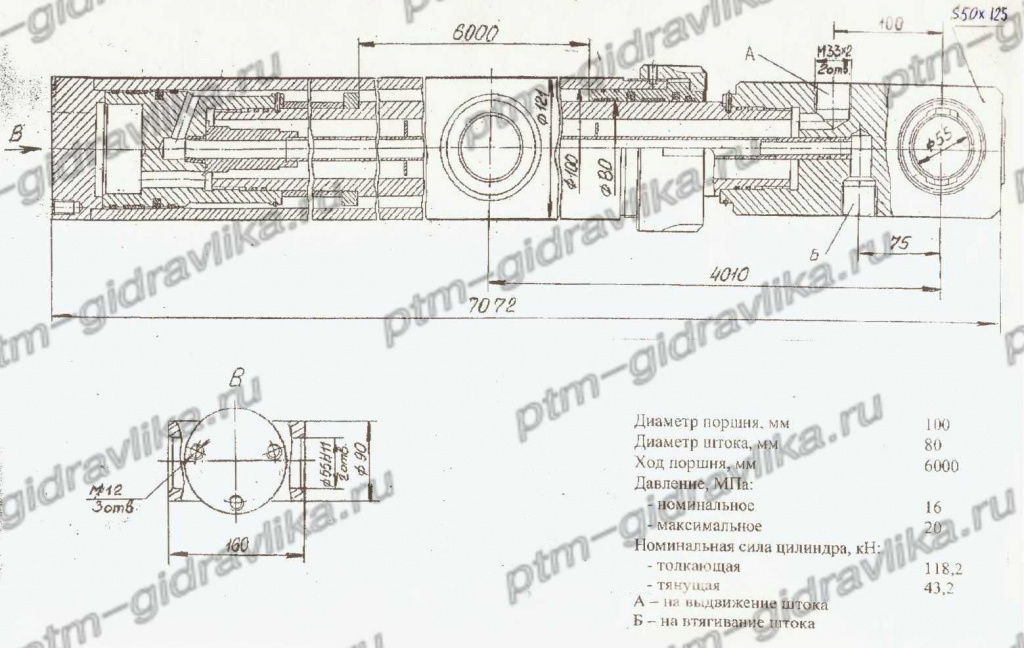

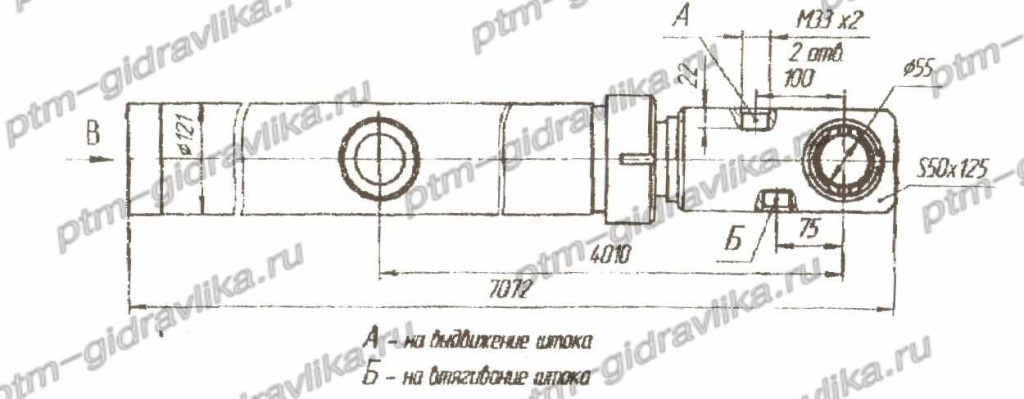

Технические характеристики и расшифровка маркировки
Цифровое обозначение 100х80х6000 в маркировке указывает на важные геометрические параметры узла, обеспечивающие необходимый ход для полного выдвижения секций стрелы:
- Диаметр гильзы (корпуса): 100 мм;
- Диаметр штока: 80 мм (обеспечивает устойчивость к продольному изгибу при большом вылете);
- Рабочий ход штока: 6000 мм (6 метров — гарантирует полное выдвижение секций стрелы).
Взаимозаменяемость артикулов: модификации КС-4572А.63.900-2А и КС-55715.63.900-3 являются конструктивно идентичными и полностью взаимозаменяемыми. Различие в маркировке обусловлено особенностями заводской документации для разных серий кранов (КС-3577, КС-3574, КС-35714, КС-35715, КС-4572А и КС-45719). При заказе можно использовать любой из этих артикулов — узел подойдет для установки.
Назначение и принцип работы
В отличие от гидроцилиндра подъема стрелы (который изменяет угол наклона), гидроцилиндр телескопирования отвечает за горизонтальное выдвижение секций стрелы. Он работает в паре с канатной системой или напрямую воздействует на подвижные секции, обеспечивая:
- Плавное и синхронное выдвижение секций;
- Точную фиксацию вылета стрелы в рабочем положении;
- Удержание груза на заданном расстоянии от оси вращения крана.
Благодаря увеличенному ходу штока (6000 мм), данный узел позволяет автокранам «Ивановец» и «Галичанин» работать с грузами на максимальных вылетах, что критически важно при монтажных и погрузо-разгрузочных работах на высоте.
Преимущества установки оригинального гидроцилиндра
- 100% совместимость: Узел идеально подходит для автокранов «Ивановец» и «Галичанин» серий КС-3577, КС-3574, КС-35714, КС-35715, КС-4572А и КС-45719 и других совместимых моделей. Посадочные места, тип проушин и гидравлические порты полностью совпадают со штатными.
- Высокий ресурс работы: Шток изготовлен из высокопрочной стали с нанесением твердого хромового покрытия, что надежно защищает его от коррозии, задиров и абразивного износа в условиях интенсивной эксплуатации.
- Надежная герметичность: В конструкции используются износостойкие полиуретановые манжеты и антифрикционные направляющие кольца, выдерживающие высокие давления и предотвращающие утечки рабочей жидкости даже при длительных нагрузках.
- Полный пакет документов: Поставка сопровождается паспортом изделия, что является обязательным условием для успешного прохождения периодического освидетельствования крана органами Ростехнадзора.
- Наличие на складе: Товар доступен к отгрузке со склада или под заказ с минимальными сроками поставки.
- Гарантия: 12 месяцев с момента ввода в эксплуатацию при соблюдении условий эксплуатации.
- Доставка по РФ: Организуем надежную упаковку и отправку транспортными компаниями (ЖДЭ, Деловые Линии, КИТ) в любой регион России.
Признаки неисправности, требующие замены или ремонта:
Эксплуатация автокрана с неисправным цилиндром телескопирования стрелы категорически запрещена правилами промышленной безопасности. Обратите внимание на следующие симптомы:
- Самопроизвольное втягивание или выдвижение секций стрелы под нагрузкой (перетекание жидкости через уплотнения).
- Видимые потеки гидравлического масла на штоке или в зоне крепления проушин.
- Рывки, заедания или неравномерное движение секций при телескопировании.
- Механическая деформация (изгиб) штока или повреждение резьбы на концах.
- Посторонние стуки или скрежет внутри стрелы при работе механизма.
- Невозможность полностью выдвинуть или втянуть секции стрелы.
Ремонт и обслуживание
Если ваш гидроцилиндр требует восстановления, наша специализированная мастерская выполняет его капитальный ремонт: от дефектовки и хонингования гильзы до замены ремкомплекта и испытаний под давлением. Однако при критическом износе, глубоких задирах или деформации штока наиболее экономически целесообразной и безопасной является установка нового узла.
Закажите гидроцилиндр телескопирования стрелы КС-4572А.63.900-2А (100х80х6000) прямо сейчас!
Наши технические специалисты подтвердят совместимость детали с вашей модификацией автокрана. Мы предлагаем конкурентные цены, официальную гарантию и организуем надежную доставку транспортными компаниями в любой регион России. Оставьте заявку на сайте или позвоните нам!
Часто задаваемые вопросы (FAQ):
В чем разница между артикулами КС-4572А.63.900-2А и КС-55715.63.900-3? Можно ли их использовать как взаимозаменяемые?
Эти два артикула обозначают конструктивно идентичные гидроцилиндры телескопирования стрелы с одинаковыми параметрами (100х80х6000 мм). Различие в маркировке обусловлено особенностями заводской документации для разных серий автокранов. Они полностью взаимозаменяемы, и вы можете использовать любой из них для замены штатного узла на вашем кране.
На какие конкретно модели автокранов «Ивановец» и «Галичанин» подходит этот гидроцилиндр?
Гидроцилиндр телескопирования стрелы КС-4572А.63.900-2А (КС-55715.63.900-3) устанавливается на автокраны серий КС-3577, КС-3574, КС-35714, КС-35715, КС-4572А и КС-45719. Для точной совместимости с вашей модификацией крана рекомендуем сверить маркировку с паспортными данными крановой установки или связаться с нашими техническими специалистами.
Какое рабочее давление выдерживает гидроцилиндр и какое гидравлическое масло рекомендуется использовать?
Номинальное рабочее давление составляет 16 МПа, а максимальное (кратковременное, при срабатывании предохранительного клапана) — до 20–22 МПа. Для обеспечения заявленного ресурса мы рекомендуем использовать сезонные гидравлические масла: ВМГЗ (для зимнего периода) или МГЕ-46В, МГЕ-10А (для летнего периода), соответствующие требованиям завода-изготовителя крана.
Что выгоднее: купить новый гидроцилиндр телескопирования стрелы или отдать старый в ремонт?
Если проблема заключается только в естественном износе уплотнений (небольшая течь масла), экономически целесообразен капитальный ремонт с заменой ремкомплекта. Однако при наличии глубоких задиров на зеркале штока, эллипсности гильзы или, что наиболее опасно, механического изгиба штока (что часто случается при большом ходе 6000 мм), ремонт не гарантирует безопасности. В таких случаях надежнее купить новый гидроцилиндр, так как это обеспечивает полное соответствие паспортным характеристикам и безопасность грузоподъемных работ.
Предоставляете ли вы документы для прохождения освидетельствования в Ростехнадзоре?
Да, безусловно. Каждый новый гидроцилиндр КС-4572А.63.900-2А поставляется с полным пакетом сопроводительной документации: паспортом изделия. Эти документы необходимы главному механику для внесения записи в паспорт автокрана и успешного прохождения периодического технического освидетельствования органами Ростехнадзора.
Можно ли приобрести отдельно ремкомплект для гидроцилиндра 100х80х6000 для планового обслуживания?
Да, мы поставляем оригинальные ремкомплекты уплотнений для гидроцилиндров телескопирования стрелы. В набор входят качественные полиуретановые манжеты, сальники и антифрикционные направляющие кольца, которые предотвращают утечку гидравлического масла и продлевают срок службы узла при плановом техническом обслуживании.
Чем гидроцилиндр телескопирования отличается от гидроцилиндра подъема стрелы?
Гидроцилиндр подъема стрелы изменяет угол наклона стрелы относительно поворотной платформы крана (вверх-вниз), а гидроцилиндр телескопирования отвечает за горизонтальное выдвижение и втягивание секций телескопической стрелы. Это два разных узла с разной геометрией, посадочными местами и назначением. Они не являются взаимозаменяемыми и устанавливаются в разных частях крановой установки.
